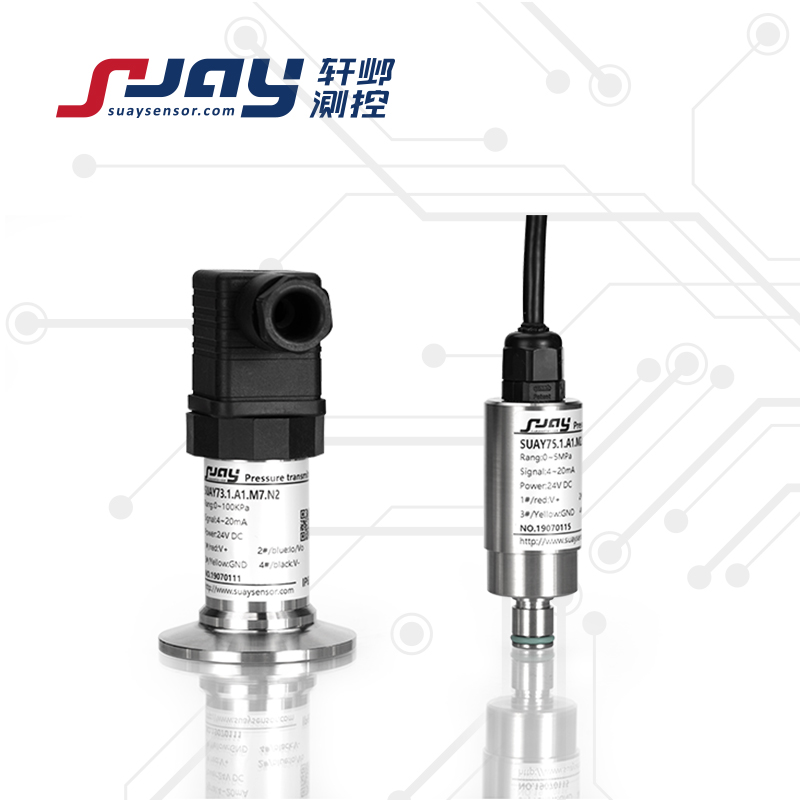

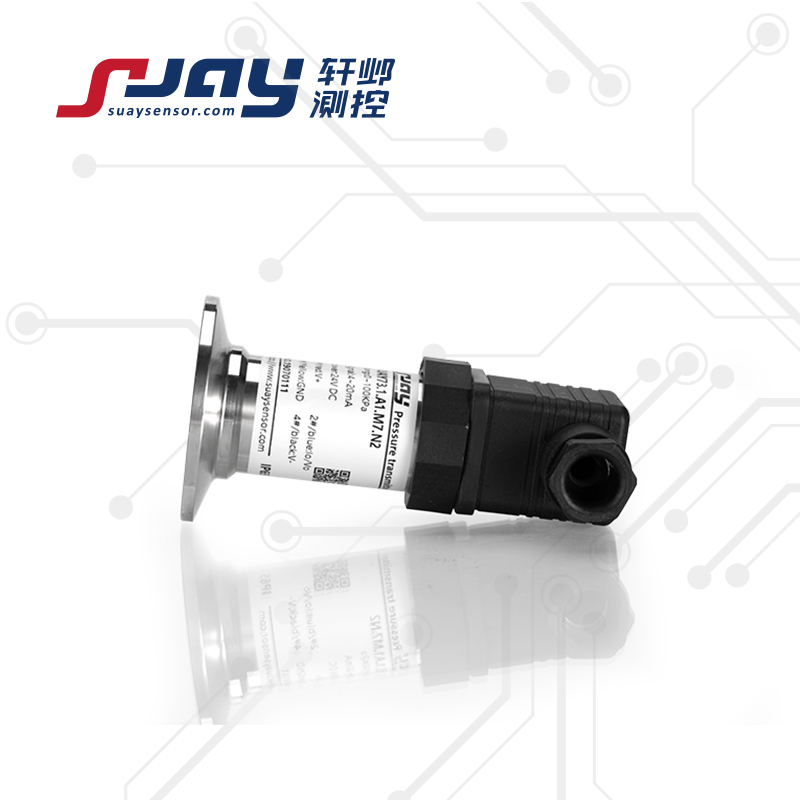

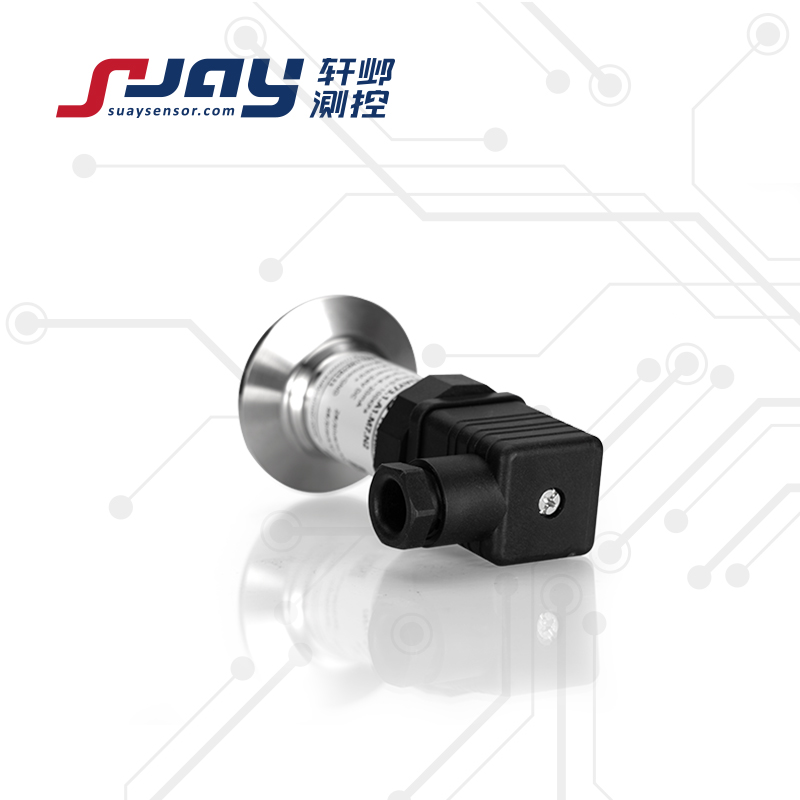

SUAY73 衛生平膜型壓力變送器采用平膜的的結構設計，是專門為食品、藥品行業特殊設計的一款壓力變送器。采用進口高精度固態壓力傳感器，并對溫度和非線性進行了數字化補償。該產品適用于衛生級別要求高、粘稠介質需要定時清理的特殊工況。廣泛應用于食品衛生行業、醫療設備、制藥業、污水處理系統、粘稠介質的壓力測量等。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 平膜結構，易清洗
l 測量范圍寬，可從-100KPa至40MPa
l 精度高、穩定性好
l 全不銹鋼結構，適用不同工況環境要求，高可靠性
l 該產品可提供RS485輸出（SUAY 自定義協議、MODBUS、浮點數）
|
測量范圍 |
-100KPa-0-10KPa...4MPa |
|
|
測量介質 |
氣體/液體/粘稠介質 |
|
|
傳感器膜片 |
不銹鋼316L/陶瓷 |
|
|
壓力接口 |
M27*2 DN20 KF25（典型） |
|
|
靜態精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信號輸出/供電 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
數字信號輸出RS485 |
5VDC/5-16VDC/24VDC |
|
|
工作溫度 |
-25～80℃ |
|
|
補償溫度 |
-10～60℃ |
|
|
貯存溫度 |
-40～100℃ |
|
|
長期穩定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
|
零點溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
靈敏度溫度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
過載能力 |
2倍滿量程壓力或最大110MPa（取最小值） |
|
|
有效測量壽命 |
﹥106壓力循環（P:10-90%FS） |
|
|
抗振動性 |
20g，（IEC 60068-2-6） |
|
|
抗沖擊性 |
20g，11mS |
|
|
響應時間 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集顯示設備，理論無限小） |
|
|
負載電阻 |
≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
|
|
絕緣電阻 |
200M?，100VDC |
|
|
電氣連接 |
接插件或直出電纜2m |
|
|
接口及殼體材料 |
304/316L不銹鋼 |
|
|
外殼防護 |
IP65（插頭型） IP67（電纜型） |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡膠 |
|
|
產品重量 |
約400克 |
|
注：①包含非線性、遲滯和重復性
|
型號 |
量程 |
精度 |
輸出 |
安裝螺紋 |
電氣連接 |
特定參數 |
|
SUAY73 |
-100KPa~0 ...10KPa ...100MPa 量程可選 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M27*2 M5:DN20 M7:KF25 M0:定制 |
N1:直出2米 N2:赫斯曼 插頭 |
S:抗干擾 L:顯示 E:本案防爆 |
|
SUAY73.2.A1.M7.N1.E |
||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
