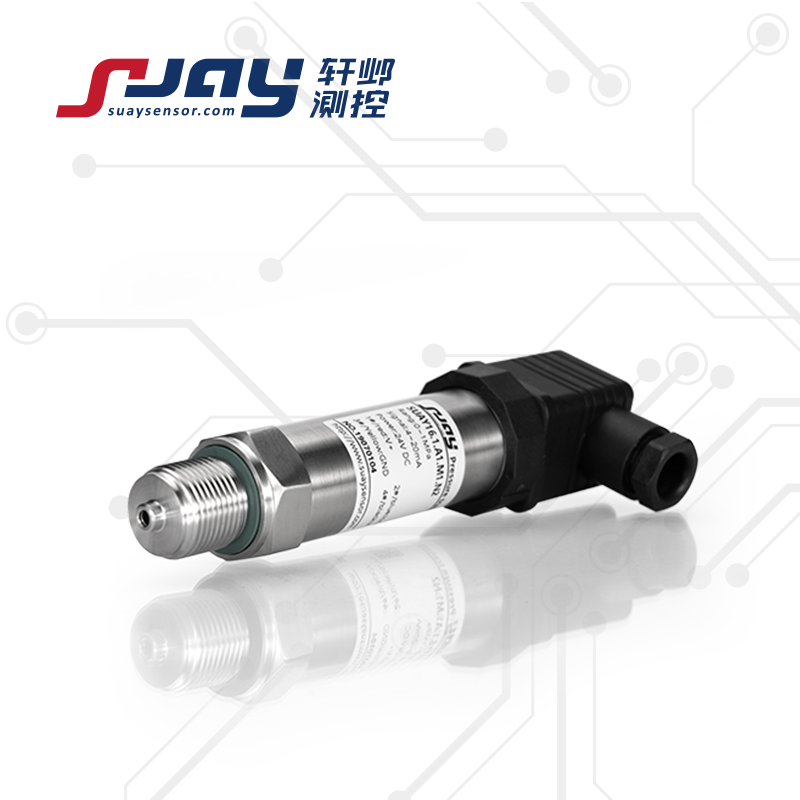

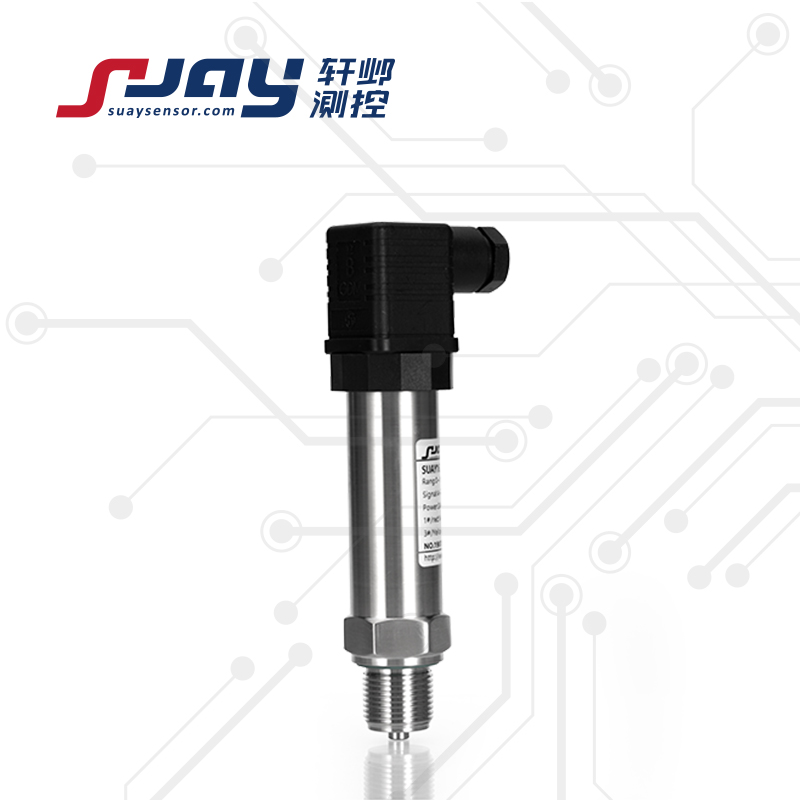

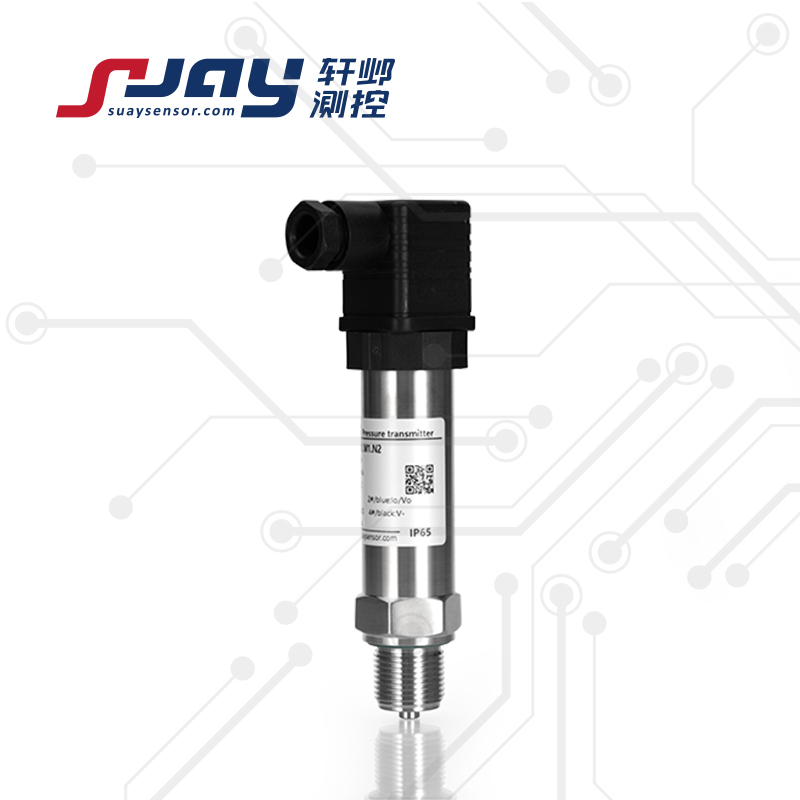

SUAY18溫壓一體變送器選用進口MEMS硅壓阻式傳感器作為測壓敏感元件，進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，使得該系列產品具有可觀的綜合實用價值。同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便。該產品性能穩定，質量可靠，易于安裝，結構多樣，量程范圍寬，輸出信號形式多樣，廣泛應用于生產、設備配套、科研實驗、石油、化工、建材、冶金、環保等領域，實現同時對流體壓力、溫度進行測量。
工業自動化測量與控制
環保及水處理系統
泵業和壓縮機行業
電力、冶金
設備配套檢測
機械制造業
醫療設備
其他液壓和氣動領域測量
SUAY18溫壓一體變送器選用進口MEMS硅壓阻式傳感器作為測壓敏感元件，進口鉑電阻作為測溫敏感元件，優良的結構設計，兼具精度與穩定的處理電路，使得該系列產品具有可觀的綜合實用價值。同時輸出壓力和溫度信號，為用戶同時測量溫度和壓力提供了方便。該產品性能穩定，質量可靠，易于安裝，結構多樣，量程范圍寬，輸出信號形式多樣，廣泛應用于生產、設備配套、科研實驗、石油、化工、建材、冶金、環保等領域，實現同時對流體壓力、溫度進行測量。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 壓力、溫度同時測量，保證測量的同步性，
l 同時獲得兩個參量，節省空間，性價比高，增大系統的可靠性
l 一體式結構，堅固耐用
l 可靠的保護，有效保證測量有效精度不受外界影響
| 壓力測量范圍 | -100KPa~0-10KPa...1MPa...100MPa（表壓、絕壓） |
| 溫度測量范圍 | -20～100℃ |
| 靜態精度① | ±0.1%FS ±0.25%FS ±0.5%FS |
| 測溫精度 | ±1℃ |
| 信號輸出/供電 | 4-20mA/0.5-4.5V/0-5V 5-36VDC（典型 24VDC） 數字信號輸出 RS485（SUAY 自定義協議/MODBUS RTU/IEEE754 浮點數） |
| 介質溫度 | -40～100℃ |
| 補償溫度 | -10～70℃ |
| 貯存溫度 | -40～100℃ |
| 長期穩定性 | 典型：±0.1%FS/年 不超過：±0.2%FS/年 |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.04%FS/℃ |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過：±0.04%FS/℃ |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 |
| 過載能力 | 1.5-2倍滿量程壓力 |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） |
| 抗振動性 | 20g ，（IEC 60068-2-6） |
| 抗沖擊性 | 20g ， 11mS |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出） |
| 絕緣電阻 | 200M?，100VDC |
| 壓力接口 | M20*1.5 |
| 電氣連接 | 接插件或直出電纜2m |
| 接口及殼體材料 | 304/316L不銹鋼 |
| 外殼防護 | IP65（插頭型） IP67（電纜型） |
| 安全防爆 | Ex iaⅡ CT6（本安） |
| 密封圈 | 氟橡膠 |
| 傳感器膜片 | 不銹鋼316L |
| 產品重量 | 約250克 |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出(兩路) | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY18 | -100KPa~0 ...10KPa ...100MPa 量程可選 | 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20m AV1:0-5V V2:0.5/4.5V D:RS485 V0:定制 | M1:M20*1.5 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | E:本案防爆 |
| SUAY181.2.V1.M1.N1（0-1MPa） | ||||||
1. 被測介質應與產品接觸的材料相兼容，
2. 選型附加功能代號"E” 本安防爆型Ex iaIICT6，須經安全柵供電。
3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
